壓力表與交換機
   壓力表和交換機是植物中較常用的工具之一。但由于它們巨大的數量,注意維護和可靠性,可以妥協。因此,它并不少見老工廠看到許多儀表和開關的服務。這是不幸的,因為,如果一個工廠有一個失敗的壓力開關,核電站的安全可能會受到損害。相反,如果植物雖然能夠安全操作規是有缺陷的,它表明計不需要放在首先位。因此,良好的過程儀表設計的一個目標是安裝更少但更有用和更可靠的壓力表和開關。


    一種方法減少儀表的數量在一個工廠是停止安裝他們習慣的基礎上(如放置在每個泵的排出壓力計)。相反,檢查每臺設備單獨的必要性。在審查一個應該問:“我的閱讀這個表嗎?“和安裝一個只有一個邏輯回答的問題。如果一個計只表明泵運行時,它不需要,因為一個能聽到和看到。如果壓力表指示的壓力(或壓降)在這個過程中,這些信息是有價值的只有一個人可以做點什么(如清潔過濾器);否則它是無用的。如果一個方法規范這種心態的壓力表,使用的指標數量會減少。如果工廠使用少,更好的指標,可靠性將會增加。

    壓力表設計

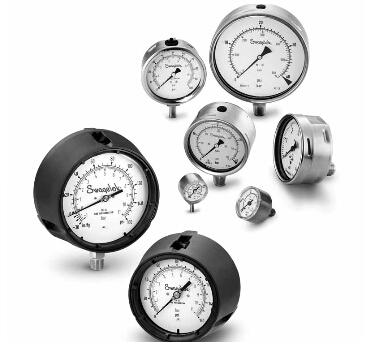

    兩個表(開關)失敗的常見原因是管道振動和水凝結,在寒冷的氣候條件下可以凍結和破壞規的住房。圖1說明了傳統和更可靠的設計,“填滿”壓力表。微妙的聯系,樞軸點,小齒輪傳統計的敏感的凝結和振動。的生活充滿計長,不僅因為它的移動部件較少,而且因為它的住房充滿粘性油。這不僅加油是有益的,因為它振動抑制了指針,也因為它沒有潮濕的空氣進入的空間。因此,水不能濃縮和積累。可用計特性包括照亮表盤和數字讀數為更好的可見性、溫度補償校正環境溫度變化,微分微分壓力量表,雙指標雙重壓力指示相同的刻度盤。壓力表的分類根據其精度,從4年級(跨度的允許誤差為0.1%)級D(5%錯誤)。
